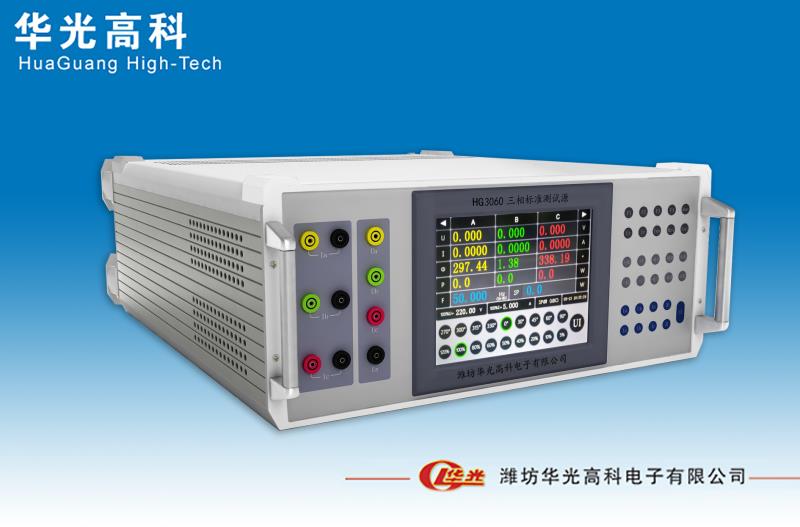

HG3060型三相標準測試源|三相功率源|三相標準源
一、 產品概述
尊敬的用戶，非常歡迎您選購我們的HG3060型三相標準測試源產品，該產品可以產生幅度可調、相位可調、頻率可調、功率穩定的三相工頻電壓、電流信號。
主要用于電能表、電壓表、電流表、相位表、頻率表、功率表、功率因數表等電力電測數字儀表的測試和檢定，以及儀用電壓互感器、電流互感器、鉗形電流互感器等電量傳感器的測試和檢定，電壓變送器、電流變送器、功率變送器、功率因數變送器、頻率變送器等電量變送器的測試和檢定；無功補償控制器、電力數據采集器、電能表現場校驗儀、電力參數測試儀、電壓監測儀、配電負荷監測儀、多功能電力儀表、負荷管理終端、失壓失流計時器、配電自動化終端等儀器設備的測試和檢定。
本電源產品應用高精度采樣技術，并結合最新數字信號處理方法等技術設計而成。技術先進，性能優良，體積小，重量輕，攜帶方便，既可用于實驗室，也可以現場使用。我們相信您會對使用這款高品質的電源產品感到滿意的。
在使用該產品之前，請詳細閱讀本使用說明書。以下是使用該產品時的注意事項：
1、電壓、電流正在輸出時請不要關機，不要復位，特別是當高電壓、大電流正在輸出時，請先通過操作按鍵關閉信號輸出，然后再關閉儀器供電電源。
2、電壓輸出不得短路，電流輸出不得開路；操作者啟動輸出電壓信號、電流信號之前，應確保外部連線正確無誤，外接連線部分不能有裸露。暫時離開時請關閉信號輸出。
3、使用本產品時，請務必保證儀器接地良好。
4、在測量或校驗前, 務必將本儀器預熱10分鐘，否則指標可能會受影響。
5、未經本公司允許，請不要擅自打開儀器，內有高壓，防止觸電。
6、違反上述注意事項所引起的一切后果本公司概不負責。
二、主要功能和特點
1、電壓、電流、相位、功率、功率因數和頻率均為高精度、高穩定度標準信號輸出，軟件閉環。
2、電壓、電流、相位的調節，可同時針對三相或任意一相進行。
3、三相電壓之間、各相電壓和電流之間的相位均可360°調節。
4、三相四線/三相三線，正相序/逆相序四種狀態可任意組合輸出。
5、采用800×600大屏幕可觸摸液晶顯示屏，可實時顯示32種電參數。
6、觸摸屏上，以及前面板上均配置有操作按鍵，所有按鍵，一目了然。電壓、電流、功率因數設有常用試驗點，一鍵到位，操作起來方便快捷。
7、獨有的即點即輸功能，極大地簡化了操作流程。
8、可配上位機通訊軟件，通過上位機進行整機操作，通訊協議開放。
9、當電壓短路、電流開路或接線錯誤時，可自動停止輸出并伴有聲光報警。
10、采用先進的功放技術，可靠性、穩定性大大提高。
三、主要技術指標
1、交流電壓輸出
硬件量程：380V、220V、100V、57.7V
調節范圍：(1-120)%RG 調節細度：0.01%RG
準確度：0.1%RG 穩定度：≤0.02%/2min
輸出負載：每相20VA 負載調整率：0.01%
失真度：≤0.3%（非容性負載）；
2、交流電流輸出
硬件量程：20A、5A、1A、0.2A
調節范圍: (1～120)%RG 調節細度: 0.01%RG
準確度： 0.1%RG 穩定度： ≤0.02%/2min
輸出負載： 每相20VA 負載調整率： 0.01%
失真度： ≤0.3%（非容性負載）
3、有功功率
準確度： 0.1%RG 穩定度： 0.02%RG/2min
4、相位
調節范圍: 0°～359.99° 調節細度： 0.02°
準確度： 0.05°
5、頻率
調節范圍： 20Hz～80Hz； 調節細度： 0.001Hz
準確度： 0.01Hz
6、功率因數
調節范圍： -1～0～+1 調節細度： 0.001
準確度： 0.001
7、環境條件
工作環境溫度： 0℃～40℃
相對濕度： ≤85%
工作電源： AC220V±15%，最大功耗400VA
8、外觀尺寸及重量
外觀尺寸：449mm×455mm×177mm
重量： 18Kg
